Lorsqu’il s’agit de concevoir une cuisine fonctionnelle, le schéma d’évacuation des eaux usées entre un évier et un lave-vaisselle mérite une attention toute particulière. En 2026, avec l’essor des cuisines intelligentes et des appareils écoénergétiques, une installation optimisée peut non seulement améliorer le confort quotidien, mais également garantir une plomberie sans soucis. Un système bien pensé permet de prévenir les refoulements, d’éliminer les mauvaises odeurs et de réduire l’encombrement sous l’évier. Ce guide vous propose de découvrir les principes essentiels, les configurations possibles et les meilleures pratiques à adopter pour un raccordement efficace.

Fonctionnement du système d’évacuation entre évier et lave-vaisselle

Comprendre le fonctionnement d’un système d’évacuation est primordial pour optimiser son installation. Dans une cuisine, l’évacuation des eaux usées est généralement réalisée par un siphon relié à la tuyauterie principale. Les eaux de l’évier, chargées de résidus alimentaires et graisseux, doivent être évacuées efficacement pour éviter les obstructions. Lorsqu’un lave-vaisselle effectue un cycle de vidange, il libère une quantité importante d’eau, souvent à une température atteignant 70°C, ce qui impose des exigences spécifiques pour le choix des matériaux.

A découvrir également : Conseils pour réussir l'étanchéification d'un toit plat

Les tuyaux en PVC alimentaire sont les plus recommandés en raison de leur résistance à la chaleur et aux détergents. Dans nos diverses interventions, nous avons observé que les configurations mutualisées entre un évier et un lave-vaisselle facilitent grandement le drainage tout en minimisant l’encombrement sous le plan de travail. Pour ce faire, un siphon est généralement installé pour éviter les odeurs et permettre une évacuation fluide des eaux usées.

La pente de l’évacuation est un autre facteur clé. Pour une évacuation efficace, une inclinaison de 1 à 3 % est recommandée. Cela garantit que les eaux s’écoulent sans stagnation, limitant ainsi les dépôts de résidus. Un système de ventilation est également essentiel pour éviter le désamorçage du siphon, prévenant ainsi les mauvaises odeurs dans la cuisine.

Lire également : Pourquoi le broyeur dans l'évier est interdit en France : les raisons à connaître

Les éléments clés d’une évacuation réussie

Pour s’assurer que le système d’évacuation fonctionne de manière optimale, plusieurs éléments doivent être correctement intégrés dans l’installation :

• Siphon de l’évier : Il joue un rôle déterminant pour éviter que les odeurs ne remontent dans la cuisine grâce à la garde d’eau qu’il contient.
• Raccord pour le lave-vaisselle : Ce raccord doit être solide et résistant à la chaleur pour supporter les vidanges fréquentes.
• Pente de l’évacuation : Un dénivelé contrôlé permet d’assurer un bon drainage des eaux usées.
• Ventilation : Un clapet aérateur est souvent nécessaire pour équilibrer la pression et empêcher l’engorgement.

Normes et dimensions pour une plomberie efficace

Respecter les normes de plomberie est essentiel pour assurer la durabilité de l’installation. Tout d’abord, le diamètre des tuyaux doit être adapté. Les tuyaux de 40 mm de diamètre sont idéaux pour une évacuation principale, capable de gérer le flux combiné de l’évier et du lave-vaisselle. En ce qui concerne le tuyau d’évacuation du lave-vaisselle, un diamètre de 32 mm est généralement suffisant.

Pour garantir un bon fonctionnement, ce tableau synthétise les dimensions à respecter :

Les travaux de plomberie ne doivent pas négliger non plus la pente d’évacuation. Un niveau à bulle peut aider à vérifier que l’installation respecte la pente prescrite. Celle-ci joue un rôle primordial pour éviter l’accumulation d’eau stagnante dans les tuyaux.

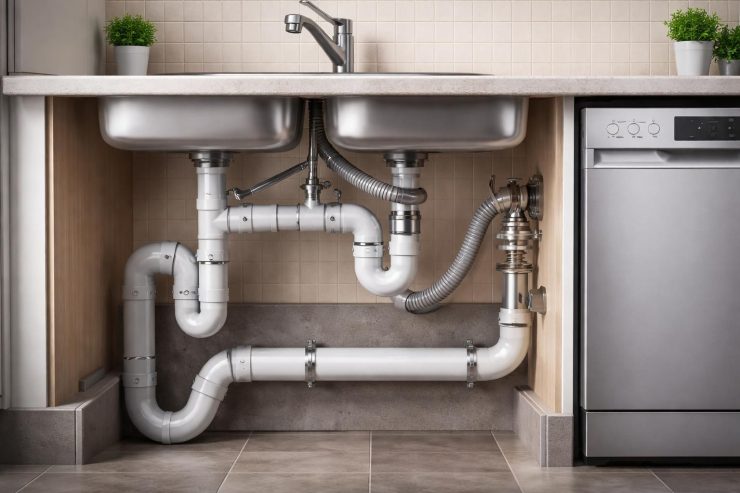

Configurations de raccordement entre l’évier et le lave-vaisselle

Trois configurations principales sont possibles pour assurer un raccordement efficace entre l’évier et le lave-vaisselle. Ces configurations doivent prendre en compte l’agencement de votre cuisine et les appareils disponibles :

Le raccord en Y

Le raccord en Y est particulièrement conseillé pour la plupart des cuisines. Ce type de raccordage permet de conserver une installation simple et accessible. En général, il est installé directement sur la zone d’évacuation, reliant le siphon de l’évier d’un côté et le tuyau du lave-vaisselle de l’autre. Cette méthode est largement plébiscitée en raison de sa facilité d’installation et de son efficacité.

Dérivation PVC

Pour les cuisines où l’évacuation est trop éloignée de l’un des appareils, il est possible d’opter pour une dérivation en PVC sur mesure. Cette solution demande une planification minutieuse mais offre une grande flexibilité.

Siphon avec prise lave-vaisselle intégrée

Une autre option consiste à utiliser un siphon qui inclut une prise dédiée pour le lave-vaisselle. Cela simplifie le montage et optimise l’espace sous l’évier, tout en permettant un échange rapide d’air et d’eau.

Matériaux et outils nécessaires pour une installation efficace

La qualité des matériaux et des outils joue un rôle essentiel dans la durabilité de votre installation. Voici une liste des éléments indispensables :

• Raccord en Y en PVC : Préférable en diamètre de 40 mm pour assurer la compatibilité avec le reste du système.
• Tuyau en PVC rigide : À couper sur mesure selon votre configuration.
• Manchons de raccordement : Pour garantir l’étanchéité.
• Colliers de serrage inox : Essentiels pour maintenir les tuyaux, disponibles en lot.
• Mastic silicone sanitaire : Pour les joints, résistant aux détergents.
• Coudes PVC : Pour éviter les angles vifs et garantir un bon écoulement.

Procédure d’installation de l’évacuation évier et lave-vaisselle

Voici les étapes à suivre pour réussir l’installation de votre système d’évacuation :

1. Préparation du chantier : Coupez l’eau principale et videz la tuyauterie.
2. Découpe du PVC : Utilisez une scie adaptée pour couper aux dimensions souhaitées.
3. Montage du raccord en Y : Appliquez le mastic silicone sur les parties à emboîter et fixez les colliers.
4. Raccordement des tuyaux : Connectez le siphon et le tuyau du lave-vaisselle au Y, en respectant les longueurs.
5. Test d’étanchéité : Rétablissez l’eau et vérifiez qu’aucune fuite n’est présente.

Problèmes fréquents et solutions en plomberie

Malgré une installation soignée, des problèmes peuvent surgir. Voici quelques-uns des défis courants et leurs solutions :

• Refoulement d’eau : Si l’eau du lave-vaisselle remonte dans l’évier, vérifiez la hauteur du tuyau et l’absence de siphon bouché.
• Mauvaises odeurs : Un siphon désamorcé ou un manque de ventilation peut en être la cause. Assurez-vous de remplir régulièrement la garde d’eau.
• Fuites aux raccords : Si des fuites se produisent, serrez les colliers ou remplacez les joints usés.

Normes à respecter pour éviter les désagréments futurs

Pour garantir un fonctionnement pérenne de votre système d’évacuation, certaines normes doivent être respectées :

• Diamètres adaptés : Utilisez des tuyaux de 40 mm pour la canalisation principale.
• Pentes hydrauliques : Respectez une inclinaison de 1 à 3 % pour assurer une bonne évacuation.
• Hauteur de raccordement : Le tuyau du lave-vaisselle doit être suffisamment haut pour éviter le siphonnage.
• Utilisation de matériaux adéquats : Le PVC alimentaire est recommandé pour sa durabilité face à la chaleur.
• Ventilation appropriée : Pensez à installer un clapet aérateur pour équilibrer la pression.

Assembler ces compétences en plomberie avec une approche méthodique vous fournira les outils nécessaires pour mener à bien l’installation de l’évacuation de votre évier et de votre lave-vaisselle. La prévention est la clé pour éviter les désagréments à long terme, tels que le refoulement d’eau et les odeurs indésirables. Investir du temps dans le processus d’installation vous fera économiser bien des tracas à l’avenir.
