Construire un plancher en bois solide et durable nécessite une compréhension approfondie des principes de calcul des solives, des normes en vigueur, ainsi que des exigences spécifiques liées à chaque projet. Avec la montée des attentes en matière de durabilité et de sécurité, le choix des matériaux et leur dimensionnement se révèlent cruciaux. Cela ne concerne pas seulement l’esthétique ou le coût, mais surtout la stabilité de la structure sur le long terme. Les professionnels et les bricoleurs doivent naviguer à travers de nombreuses considérations techniques, allant des types de bois utilisés jusqu’aux méthodes de calcul conformes aux standards Eurocode. À travers cet article, nous explorerons les méthodes clés pour réussir le calcul des solives d’un plancher en bois, afin d’assurer à la fois robustness et longévité à votre projet.

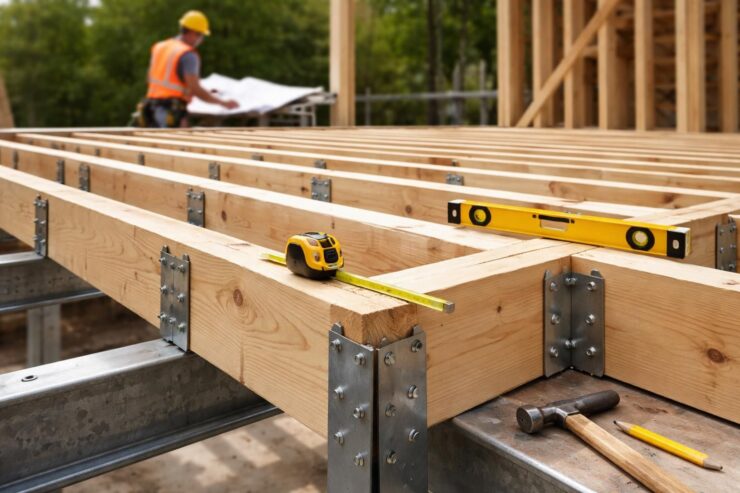

Qu’est-ce que le solivage d’un plancher bois ?
Le solivage est un processus clé dans la construction de planchers en bois. Cela implique l’utilisation de solives, qui sont des poutres horizontales en bois massif ou lamellé-collé. Leur rôle principal est de supporter les charges du plancher tout en les répartissant efficacement sur les murs porteurs et les poutres principales. Dans ce contexte, il est essentiel de définir quelques termes techniques.
Terminologie essentielle du solivage
Il est crucial de comprendre les paramètres qui influencent le dimensionnement des solives :
- Portée libre (L): C’est la distance entre les appuis, mesurée en mètres. Cette dimension est fondamentale pour déterminer la taille adéquate des solives.
- Entraxe (Ea): Cela représente l’espacement entre l’axe de deux solives consécutives, généralement compris entre 400 mm et 600 mm pour des projets résidentiels.
- Section (b × h): La largeur et la hauteur des solives sont essentielles pour leur résistance en flexion.
- Moment quadratique (I): Cette mesure détermine la capacité des solives à résister à la déformation.
L’usage judicieux de ces termes permet de mieux appliquer les méthodes de calcul fournies par les normes en vigueur, comme l’Eurocode 5.
Réglementation : Eurocode 5 et DTU 51.3
Les normes Eurocode 5 (NF EN 1995-1-1) et DTU 51.3 sont des références incontournables dans la conception des structures en bois. Ces documents fournissent des directives et des règles essentielles pour garantir la sécurité et la durabilité des constructions.
Eurocode 5 : cadre réglementaire
Cette norme réglemente les méthodes de calcul pour la conception des structures en bois. Elle impose des règles strictes concernant la vérification de la résistance (État Limite Ultime, ELU) et des déformations (État Limite de Service, ELS). Par exemple, la flèche admissible pour un plancher en bois courant est définie comme étant ≤ L/300, ce qui signifie que la déformation ne doit pas excéder un tiers de la portée libre.
DTU 51.3 : prescriptions de pose
Le DTU 51.3 fournit des instructions précises sur la mise en œuvre des planchers bois. Il couvre les exigences liées à l’humidité des matériaux, à l’entraxe maximum et à la planéité des supports. Pour garantir la pérennité de l’assemblage, il est recommandé que l’humidité du bois au moment de la pose ne dépasse pas 18 %.
Calcul des solives : fondamentale pour la durabilité
Le calcul des solives constitue une étape indispensable pour garantir la sécurité et la durabilité d’un plancher en bois. Ces calculs sont généralement basés sur la portée, l’entraxe, et les charges auxquelles le plancher sera soumis.
Charges normatives : G + Q
Les charges qui influencent le calcul des solives sont classées en deux catégories : les charges permanentes (G) et les surcharges d’exploitation (Q). Selon la norme NF EN 1991-1-1, les charges permanentes incluent le poids des solives, des panneaux, et d’autres éléments fixes, tandis que les charges d’exploitation se réfèrent à l’occupation du bâtiment (mobilier, personnes, etc.). Par exemple, pour une habitation, la charge d’exploitation est généralement de 150 daN/m².
Combinaisons de charges Eurocode 5
Pour le dimensionnement des solives, il est essentiel de définir les dotations de charges en fonction des combinaisons réglementaires. Ainsi, les formules suivantes s’appliquent :
- ELU (résistance): qd = 1,35G + 1,50Q
- ELS (déformation): qserv = G + ψ2Q
Avec ces combinaisons, le concepteur peut évaluer les sections des solives nécessaires pour assurer un bon comportement structural.
Abaques de solivage : guide de dimensionnement
Les abaques constituent des outils essentiels pour simplifier le processus de calcul des solives. Ces tableaux présentent des sections de bois standardisées en fonction de la portée et des charges, rendant plus accessible la tâche du bricoleur comme de l’ingénieur.
Exemple d’abaque pour charge habitation standard
| Portée libre (m) | Entraxe 400 mm (section mm) | Entraxe 500 mm (section mm) | Entraxe 600 mm (section mm) |
|---|---|---|---|
| 3,0 | 63×150 | 63×175 | 63×175 |
| 4,0 | 75×175 | 75×200 | 75×200 |
| 5,0 | 75×200 | 75×225 | 100×225 |
Ce tableau illustre les sections de solives recommandées en fonction de l’entraxe et de la portée, conformément aux normes en vigueur.
Les types de bois et leur impact sur le calcul des solives
Le choix du type de bois est un facteur fondamental qui influence la résistance mécanique et la durabilité de la structure. Les classes de bois, déterminées par les normes comme la NF EN 338, définissent les performances des matériaux.
Classe C24 pour les constructions courantes
La classe C24 est couramment utilisée pour les plans de solivage. Un bois classé C24 a une résistance caractéristique de 24 MPa et est souvent préféré pour les portées de 3 à 5 mètres. En revanche, pour des portées plus longues (> 5 mètres), le lamellé-collé GL24h ou d’autres options spécialisées peuvent être recommandées.
Autres classes et matériaux
Il existe également des classes comme C18, C30 et GL28h, chacune ayant ses applications spécifiques. Les essais de résistance en flexion doivent être effectués pour sélectionner le matériau qui répond le mieux aux exigences des charges spécifiques.
Vérification de la flèche admissible
La vérification de la flèche est une étape critique dans le processus de calcul des solives. La flèche admissible est définie par la norme Eurocode 5 et varie selon l’usage du plancher.
Importance d’une flèche contrôlée
Une flèche non contrôlée peut entraîner des déformations inesthétiques, des fissures dans les finitions intégrées et potentiellement des risques de sécurité. La règle générale stipule que la flèche ne doit pas excéder L/300 pour les planchers habitation, ce qui peut s’avérer critique pour le confort des utilisateurs.
Calcul de la flèche
Pour calculer la flèche, on utilise la formule suivante :
f = (5 × qserv × L^4) / (384 × E₀mean × I)
Ici, qserv représente la charge de service, L la portée libre, E₀mean le module d’élasticité du bois et I le moment quadratique. Cette formule permet de vérifier la conformité de la section aux exigences de flèche.
Quand faire appel à un bureau d’études structure ?
Il est essentiel de considérer les moments où faire appel à un bureau d’études structure (BET), notamment lorsque :
- La portée libre dépasse 6 mètres.
- Des charges atypiques sont à prendre en compte, comme des aménagements spécifiques ou des équipements lourds.
- La présence d’une trémie dans le plancher, qui requiert une redistribution des efforts.
Les coûts d’une note de calcul par un BET sont généralement inférieurs à ceux d’un plan de construction mal dimensionné, compromettant à la fois la sécurité et la fonctionnalité.
Investissement minimal pour une sécurité maximale
Évaluer le coût d’une note de calcul entre 300 et 800 € s’avère souvent une sage décision dans le cadre d’une rénovation ou d’une construction durable. En effet, négliger cette étape pourrait entraîner des problèmes majeurs à long terme.
Astuces pour un solivage réussi
La mise en œuvre de solives efficaces requiert un accès à des informations fiables et des outils adaptés. Voici quelques conseils pour garantir un solivage réussi :
- Utilisez des abaques et des calculateurs en ligne pour estimer vos sections.
- Respectez les recommandations du DTU 51.3 pour assurer qualité et sécurité.
- Vérifiez l’humidité du bois avant la pose pour éviter toute déformation ultérieure.
En appliquant ces bonnes pratiques, votre projet de plancher en bois sera à la fois esthétique, durable, et surtout, conforme aux exigences de sécurité.
Le succès d’un projet de plancher en bois repose sur une fondation solide. Avec une planification rigoureuse et l’utilisation de données fiables, il est possible de réaliser un solivage parfaitement dimensionné qui résistera au temps.
